Efektywny system ciepłowniczy w Puławach

Okręgowe Przedsiębiorstwo Energetyki Cieplnej Spółka z o.o. w Puławach  określiło wskaźniki efektywności energetycznej dla sieci ciepłowniczej w puławskim systemie ciepłowniczym za rok 2023. Parametry obliczone dla systemu zasilanego przez Zakładową Elektrociepłownię Grupy Azoty Puławy potwierdzają status efektywności systemu ciepłowniczego w Puławach.

Według uzyskanych danych, udział procentowy ciepła dostarczonego do sieci ciepłowniczej, wytworzonego w roku 2023 wyniósł:

ciepło kogeneracji      64,34%

ciepło odpadowe        35,66%

Zgodnie z Dyrektywą 2012/27/UE o Efektywności Energetycznej (Art. 2, pkt 41) „efektywny system ciepłowniczy i chłodniczy” oznacza system ciepłowniczy lub chłodniczy, w którym do produkcji ciepła lub chłodu wykorzystuje się:

1. co najmniej 50 % energię ze źródeł odnawialnych, lub
2. co najmniej 50 % ciepła odpadowego, lub
3. co najmniej 75 % ciepła pochodzącego z kogeneracji, lub
4. co najmniej 50 % połączenia takiej energii i ciepła”.

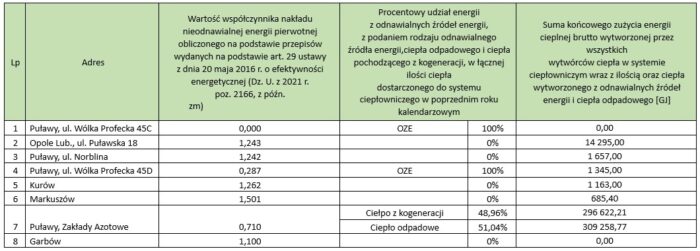

Wartość współczynnika nakładu nieodnawialnej energii pierwotnej oraz udział energii z OZE, ciepła odpadowego i ciepła pochodzącego z kogeneracji w łącznej ilości ciepła dostarczonego do systemu ciepłowniczego w roku 2023

Struktura paliw używanych do produkcji ciepła w źródłach własnych.

Struktura paliw używanych do produkcji ciepła w źródłach obcych.

Emisje powstałe przy produkcji ciepła w źródłach własnych.

Emisje powstałe przy produkcji ciepła w źródłach obcych.

Skąd bie­rze się cie­pło systemowe?

Cie­pło systemowe produkuje się w elek­tro­cie­płow­niach lub cie­płow­niach odda­lo­nych od cen­trów miast. Stamtąd, za pomocą sieci cie­płow­ni­czych (sys­temu ruro­cią­gów) dociera do budyn­ków pod posta­cią bar­dzo cie­płej wody. Budy­nek przy­łą­czony do sys­temu cie­płowniczego wypo­sa­żony jest w wewnętrzną insta­la­cję cen­tral­nego ogrze­wa­nia wypeł­nioną wodą, która następnie tra­fia do kalo­ry­fe­rów w całym budynku. W jaki spo­sób woda w insta­la­cji budynku staje się cie­pła? Dzięki urzą­dze­niu nazywanym wymien­ni­kiem cie­pła. Pozwala ono ogrzać zimną wodę w insta­la­cji budynku, cie­plej­szą wodą pocho­dzącą z sys­temu cie­płowniczego. Po odda­niu cie­pła w wymien­niku, schłodzona woda wraca ruro­cią­gami do elektrocie­płowni, gdzie zostaje ponow­nie ogrzana i cały pro­ces powta­rza się. Dokładny opis zasady działania systemu ciepłowniczego znajduje się poniżej.

Jak działa system ciepłowniczy?

Każdy system ciepłowniczy posiada swoje źródło, czyli miejsce, w którym powstaje ciepło. Źródło (czyli ciepłownia lub elektrociepłownia) zazwyczaj leży z dala od centrum miasta. Dzięki temu, unika się niskiej emisji a powietrze, którym oddychamy jest zdecydowanie czystsze. Wytwarzanie ciepła może odbywać się w drodze różnych procesów: spalania węgla, gazu, oleju, biomasy, przetwarzania energii słonecznej lub wiatrowej, geotermii, a także wykorzystania energii elektrycznej. Produkcja ciepła często odbywa się w procesie kogeneracji, czyli jednocześnie z produkcją energii elektrycznej. W ten sposób zmniejsza się zużycie paliwa i emisję dwutlenku węgla.

Ciepło ze źródła, w formie ciepłej wody lub pary o odpowiedniej temperaturze, przekazywane jest do sieci ciepłowniczych. Najczęściej znajdują się one pod ziemią i oplatają miasto, umożliwiając ogrzewanie budynków. Dzieje się to przy pomocy tzw. przyłącza, czyli określonego odcinka sieci, który doprowadza ciepłą wodę bezpośrednio do węzła cieplnego – kolejnego elementu systemu. Zadaniem węzła jest przekazanie ciepła z wody krążącej w sieci do wody obecnej w instalacji grzewczej (odbiorczej) budynku. Czyli po prostu podgrzanie zimnej wody znajdującej się w instalacji budynku. To całkowicie bezpieczne dla użytkowników, ponieważ korzystają tylko z kranów i kaloryferów. Węzły cieplne często wyposażone są w systemy automatyki pogodowej, dzięki którym nie trzeba martwić się o komfort cieplny w mieszkaniu, niezależnie od pory roku. Oprócz ogrzewania budynków, ten sam węzeł zapewnia dostawę ciepłej wody na cele użytkowe. Po podgrzaniu wody w instalacji wewnętrznej budynku, schłodzona woda w sieci ciepłowniczej powraca do źródła do ponownego ogrzania.

Elementem systemu ciepłowniczego jest również aparatura pomiarowo-rozliczeniowa, czyli popularny licznik ciepła. Na podstawie wskazań licznika możliwe jest określone poziomu zużycia ciepła w budynku.
